Serie 156
Dimensiones

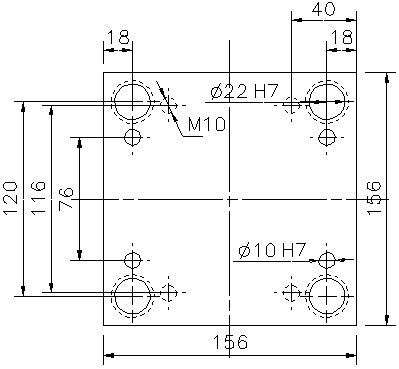

156 x 156

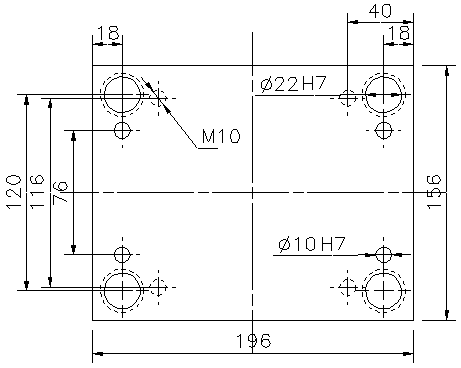

156 x 196
Los portamoldes standard de esta serie incluyen tornillos de M 10, topes, retractores de Ø 10, bujes y columnas

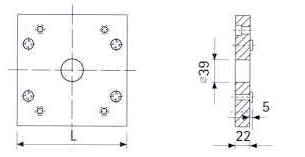

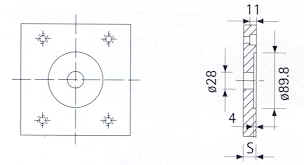

PS
Placa superior de fijación
| L | S |
| 22 | |
| 156 | · |
| 196 | · |
PS-EP
Placa superior de fijación encolumnada
| L | S |
| 22 | |
| 156 | · |
| 196 | · |
Se utiliza con ECO-1S y EBU-1S
PSX
Placa superior de fijación porta cavidades
| L | S | ||
| 22 | 26 | 36 | |
| 156 | · | · | · |
| 196 | · | · | · |
PSXE
Placa superior de fijación porta cavidades, Molde de dos placas
| L | S | ||
| 46 | 56 | 66 | |
| 156 | · | · | · |
| 196 | · | · | · |

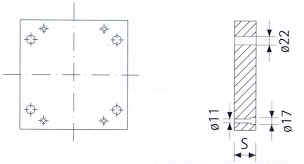

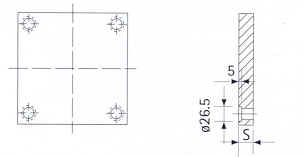

PM
Placa móvil
| L | S | ||
| 22 | 26 | 36 | |
| 156 | · | · | · |
| 196 | · | · | · |

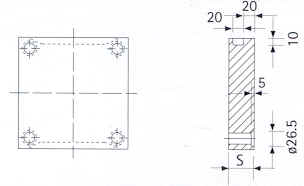

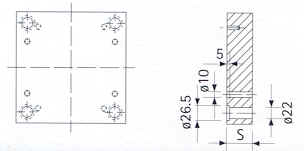

PI
Placa inferior porta cavidades
| L | S | |||||
|
22 |
26 | 36 | 46 | 56 | 66 | |
| 156 | · | · | · | · | · | · |
| 196 | · | · | · | · | · | · |

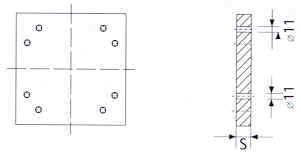

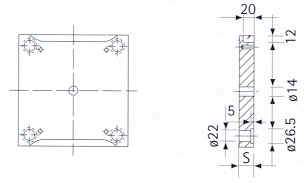

PX
Placa soporte o sufridera
| L | S |
| 26 | |
| 156 | · |
| 196 | · |
PXE
Placa soporte o sufridera encolumnada
| L | S |
| 26 | |
| 156 | · |
| 196 | · |
Se utiliza con ECO-1S y EBU-1S

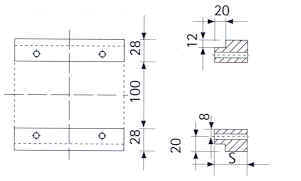

P
Paralelas
| L | S | |
| 57 | 77 | |
| 156 | · | · |
| 196 | · | · |

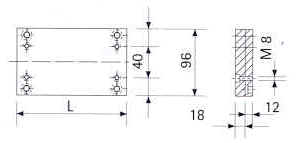

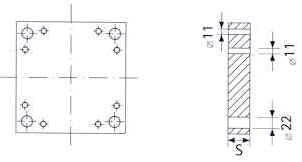

PE
Placas expulsoras
| L | S |
| 18/12 | |
| 156 | · |
| 196 | · |
PF
Placa inferior de fijación
| L | S |
| 22 | |
| 156 | · |
| 196 | · |
Columna
ECO-1
| L | |||||||||||||||
| D1 | D2 | D3 | K | L1 | 40 | 45 | 50 | 60 | 70 | 80 | 90 | 100 | 120 | 140 | 160 |
| 22 | · | · | · | · | · | · | |||||||||
| 26 | · | · | · | · | · | · | · | · | |||||||
| 36 | · | · | · | · | · | · | |||||||||
| 16 | 22 | 26 | 5 | 46 | · | · | · | · | · | · | |||||
| 56 | · | · | · | · | · | ||||||||||
| 66 | · | · | · | · | |||||||||||
Buje
EBU-1
| L | |||||||||
| D1 | D2 | D3 | K | 22 | 26 | 36 | 46 | 56 | 66 |
| 16 | 22 | 26 | 5 | · | · | · | · | · | · |
156x156.dxf
